高壓固態軟啟動柜，主回路選用晶閘管,通過逐漸改動晶閘管的導通角來抬升電壓,結束發起進程,這是軟啟動器的基本原理。
如今在低壓軟啟動器市場，產品繁復，但是高壓軟啟動器的產品仍是比較少。
那么，高壓固態軟啟動柜的的原理和作用你都了解嗎，源創電氣就來為大家講解一下高壓固態軟啟動柜的原理及作用。


高壓軟啟動器與低壓軟啟動器基本原理一樣，但是高壓軟啟動器與低壓軟啟動器對比，有些地方存在著其特殊性：

1、高壓固態軟啟動柜在高壓環境下工作，各種電氣元器件的絕緣功用一定要好，電子芯片的抗煩擾才干要強。
高壓軟起動柜構成電氣柜時，電氣元器件的規劃以及與高壓軟啟動器與其它電氣設備的銜接也是非常首要的。

2、高壓固態軟啟動柜有必要有一個高功用的控制基地，能對信號進行及時和迅速地處理。
因此這個控制基地一般選用高功用的DSP芯片，而不是低壓軟啟動器的一般單片機芯。

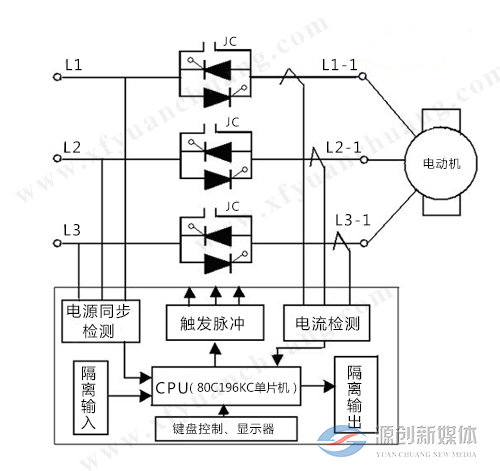

低壓軟啟動器主回路由三組反并聯的晶閘管構成（如下圖1）。

圖1

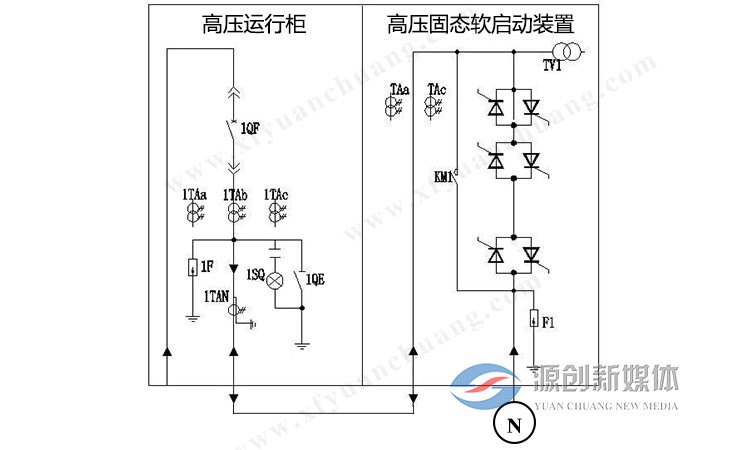

而在高壓軟啟動器中，由于如今單只高壓晶閘管的耐壓強度不高,所以有必要由多個高壓晶閘管串聯進行分壓(如下圖2)。

圖2

但是每個晶閘管的功用參數沒有徹底一起。晶閘管參數的不一起，會致使晶閘管注冊時間不一起，然后致使晶閘管的損壞。因此在晶閘管的選配上,有必要保證每一相的晶閘管參數盡可能地一起，并且每一相晶閘管的RC濾波電路的元件參數盡可能一起。
高壓固態軟啟動柜的一個難點在晶閘管的觸發上。
由于主回路有多個晶閘管,每個晶閘管需要一塊觸發板來結束觸發。

觸發電路歸于控制電路,根據觸發電路與主回路的電氣聯系，觸發電路有兩種方法：
（1）、觸發電路與主回路隔絕。隔絕元器件有兩種：一種方法是選用光耦，但是光耦在注冊時和關斷時存在著死區，高壓條件下，無論是發起或軟泊車，結束起來并不簡略。
并且由于單個光耦耐壓強度不高，有必要進行光耦的串聯，但是各個光耦的不一起性會致使其在高壓條件下存在著被擊穿的危險。
盡管低壓軟啟動器選用這種方法非常便當有用，但在高壓條件下，仍是存在不少困難。一種方法是選用脈沖變壓器。這種方法比照老到可靠，在脈沖變壓器的原邊輸入脈沖，在次邊發作的脈沖波加在晶閘管的門極和陰極之間來結束觸發。觸發脈沖高電平和低電平的時間比也很首要，高電平時間長，對觸發板上的電源消耗大，高電平的時間短，不能充分注冊晶閘管。這種方法由于脈沖變壓器的功率束縛，在觸發超大功率晶閘管時存在著一定的困難。不過通過恰當?shù)靥幚砻}沖變壓器的原邊脈沖波，仍是可以結束的。
（２）、觸發電路與主回路有一個等電勢。這種方法避開了脈沖變壓器的功率束縛,但對觸發電路處理懇求更高。
不論何種觸發電路，都懇求有一個出色的觸發電源，這個電源給多塊觸發板供電。首先這個電源有必要非常安穩，其次這個電源可以自我調整，適應于各種功率的晶閘管的觸發。晶閘管充分觸發需要多少能量供應多少能量，既不多給，也不少給。多給會燒壞晶閘管，少給會開不通晶閘管。

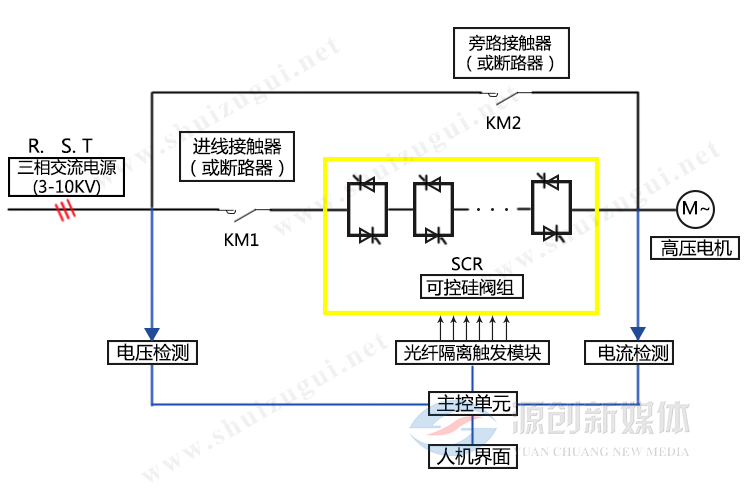

（3）、高壓固態軟起動器的工作環境簡略遭到各種電磁煩擾，因此觸發信號的傳遞有必要安全可靠。高壓軟起動器中，傳遞觸發信號，一般選用光纖傳輸，能有用地避免各種電磁煩擾。通過光纖傳遞信號，也有兩種方法：一種多光纖方法，一種單光纖方法。多光纖方法即每塊觸發板有一路光纖；單光纖方法即每一相只需一路光纖，信號傳遞到一塊主觸發板，再由主觸發板傳遞到同一相的其他觸發板。由于各路光纖光電傳輸進程中損耗不盡一起，因此從觸發一起性上看，單光纖的方法比多光纖可靠。

（4）、高壓固態軟發起器對信號的查看比低壓軟發起器懇求更高。高壓軟起動器地點的環境存在著許多的電磁煩擾，并且高壓軟發起器所用的真空接觸器和真空斷路器在其分?jǐn)嗪烷]合進程中會發作許多的電磁煩擾。所以對查看到的信號不只需進行硬件濾波，也要進行軟件濾波，去掉煩擾信號。

（5）、高壓固態軟發起器在結束發起進程后，要切換到旁路工作情況，怎樣滑潤地切換到工作情況，這也是軟發起器的一個難點，怎樣選準旁路點非常首要。旁路點早了，電流沖擊非常大，即便在低壓條件下，也會構成三相電源中斷路器跳閘，甚至?xí)p壞斷路器。高壓條件下危害更大。旁路點遲了，電機抖動得兇狠，影響負載正常工作。因此，旁路信號的硬件查看電路有必要非常準確，并且程序處理也要恰到好處。

固態軟起動柜作用

高壓固態軟起動柜具有體積小、功耗低、高可靠性、高靈敏度、無觸點、免維護、無環境污染、安裝便當?shù)葍?yōu)點。與其它傳統的起動方法比照較，其特有的智能控制方法，既可以便當準確的設置起動轉矩、起動電流、起動時間、停機時間等參數，又可以與微機、PLC等進行聯網控制。現已在機械制造、水泥出產、冶金、礦山、采油、化工、水處理、石化等職業泵、風機、抽油機、空氣壓縮機、球磨機、起重機、壓縮機、破碎機、傳送機、升降機、離心機、軋鋼機等多種負載上得到廣泛應用。中、高壓固態軟起動器，電壓1KV~15KV,功率160KW~20000KW。

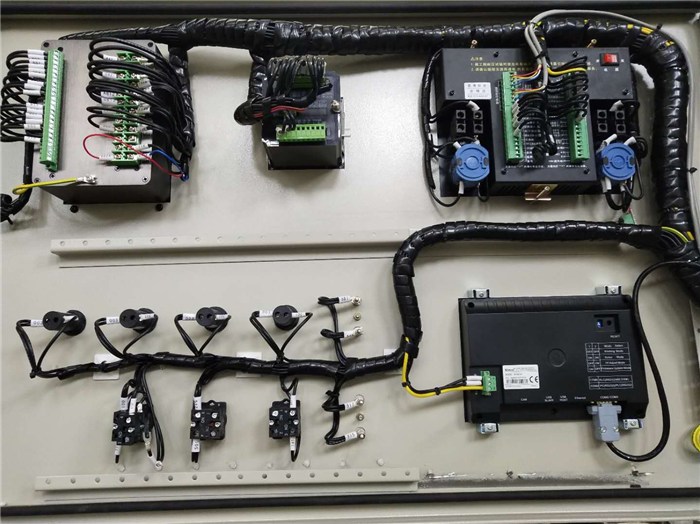

主要技術特點及配置:

1、采用高壓功率晶閘管，組件式結構、模塊化設計，便于安裝維護。

2、具有多重過電壓吸收、保護技術。

3、內置直接起動容量真空接觸器，在檢修過程中或出現故障時，電動機可以采用直接起動方式工作，保證生產的連續性。

4、采用32位ARM核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。

5、采用國外著名高抗干擾性的數字式觸發器與光纖隔離技術、使得裝置的高、低壓做到可靠的隔離。

6、中/英文液晶顯示系統，操作界面人性化。

7、具有RS-485通訊接口，可與上位機或集中控制中心進行通信。

8、所有電路板均經過嚴格的老化實驗，并進行三防處理。

9、二次回路控制電源選用交流220V電源。

10、高壓固態軟起動裝置有三相電壓、三相電流顯示、軟起動運行狀態指示。

11、保護功能：缺相、欠壓、過壓、過流、過載等。

12、高壓固態軟起動裝置柜體主回路進出接線為下進下出易于接線，柜內有固定線卡。

13、高壓固態軟起動裝置有允許啟動、運行指示、停止，停止指示并設有就地和遠程控制。軟起動運行狀態、旁路運行狀態、軟起動停車狀態、故障信號、禁止運行狀態、電機電流）。

14、高壓固態軟起動裝置經過嚴格的出廠調試、檢驗流程，裝置內附產品合格證，主要原材料合格證及試驗報告等技術資料。

15、供貨方配合指導安裝調試。

16、加工及制作按國標及國家規范執行。

17、產品出廠時附帶產品控制原理圖及操作說明,以方便施工和檢修。
