1、外形及安裝尺寸

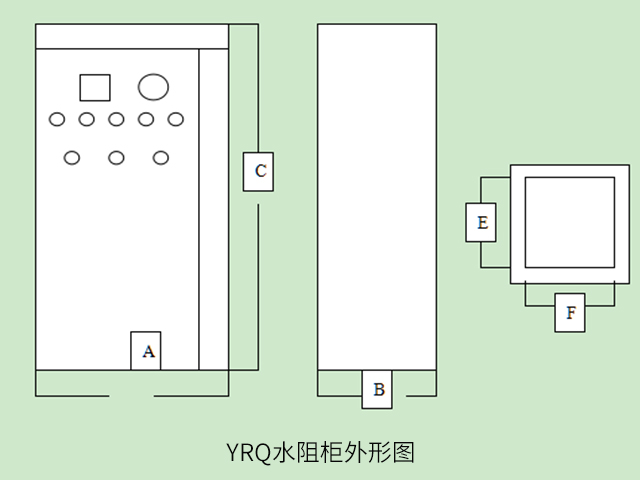

      YRQ系列全自動液體電阻起動器外形如圖所示：

安裝尺寸






  2、使用條件

    1、電源要求：三相四線制：380V/220VAC   50HZ   20A

    2、環境要求：溫度：-25°C ~ 50°C之間

                 濕度：＜80%

                 海拔高度：≤1500m

                 振動：≤1.5g

    3、防止電磁干擾，遠離干擾源

    4、使用環境在無爆炸危險的介質、無嚴重腐蝕性塵埃及導電塵埃。

  3、設備調試

        YRQ系列起動器的調試須在我方技術人員指導下進行。但在正式調試前，用戶需將設備就位，并準備好連接主電機滑環至起動器的電源（應能承載額定轉子電流）。

 調試步驟具體如下：

      ⑴  根據本說明書所附 ?電氣原理圖? 和 ?電氣聯鎖圖?接好聯鎖控制線和電機轉子電流。

     ⑵ 檢查水箱位置和極板情況，用手垂直向上提一提極板，看其是否活動自如。如活動不暢，應擺動水箱位置。

     ⑶ 在不送電機主回路電源的情況下，接通起動電源（注意：起動器內空氣開關應處于斷開狀態）。

     ⑷ 合上空氣開關，動極板應向復位方向移動——?jiǎng)訕O板向上運動。若不是復位方向，應立即分?jǐn)啵讶嚯娫淳€中任意兩根倒相，重新合上空氣開關，動極板即自動復位。試驗起動器的起動、運行、停機狀態是否正常。

     ⑸ 配制液體電阻。見下液阻的配制與測量方法。

     ⑹ 再通電試起、停正常（主回路不送電），讓電解粉溶解均勻。

     ⑺ 接通主回路電源、起動電機。若大起動電流小于1.3Ie，則起動器調試完畢，可正式投入使用。如電流過大則應抽出部分電解液，然后加水稀釋電解溶液，直到起動電流滿足要求。若起動不了，則再加少量的電解粉并使其溶解均勻，增加電解液溶度，直到起動電流滿足要求。
