磁控軟啟動在高壓電機上的應用

發布時間：2014-04-16

瀏覽量：0

發布人：未知

分享到

磁控軟啟動的主要部件是電抗器，由于電抗器的磁飽和度可以人為控制，因此簡稱磁控軟啟動。磁控軟啟動具有恒流特性好、啟動重復性好、保護功能齊全、啟動電流連續可調、性能穩定、結構簡單、價格低等優點。

1、磁控軟啟動裝置構成

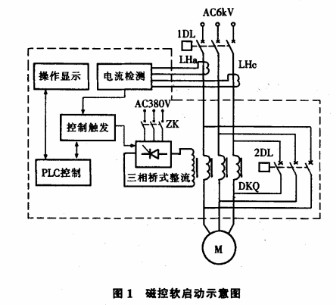

磁控軟啟動又電抗器DKQ、旁路開關2DL、三相可控硅橋式整流器、控制觸發部分、電流檢測部分、PLC控制部分、操作顯示部分組成，見圖1。

電抗器DKQ由鐵芯和繞組組成，繞組分為主回流繞組和直流勵磁繞組。三相可控硅橋式整流電路的作用是向控制繞組提供直流電源。控制觸發部分用于接收電流檢測部分反饋的電流信號，與PLC部分給出的控制信號比較處理后，產生不同導通角的脈沖信號，以控制觸發信號、控制啟動過程，控制短路開關2DL的開閉，控制正常或異常狀態下1DL開關的開閉。

2、磁控軟啟動工作原理

為降低電動機的啟動電流，串入電動機主回路電抗器的阻抗值較大。在電抗器鐵芯上加一個直流線圈，通入直流電流會使鐵芯磁化，磁化使鐵芯的導磁率μ降低，因此能夠降低電抗器的阻抗值。通入直流線圈的直流電流越大，鐵芯磁化值越大，則電抗器的阻抗值就越小，反之通入直流線圈的直流電流越小，鐵芯磁化值越小，則電抗器的阻抗值越大。利用這個原理，可以調節通入直流線圈的直流電流，來調節電抗器的阻抗值，限制電動機的啟動電流。

在電動機開始啟動時，其轉差率s=1，其阻抗值小，要使電動機的啟動電流恒定為某個值（比如3倍額定電流），需要電抗器承擔較大的壓降，也就需要電抗器的阻抗值較大，需要通入直流線圈較小的電流。隨著啟動時間的推移，電動機的轉速不斷提高，轉差率s逐漸減小，電動機的阻抗值逐漸增大，為了維持電動機恒流，需要通入直流線圈的電流逐漸增大，使電抗器承擔的壓降逐漸減小，當電動機轉速接近額定轉速時，電抗器倍旁路開關2DL旁路，軟啟動結束。

實現上述過程，需要輸入PLC控制電動機電流曲線的程序，使PLC輸出電流與電流檢測反饋電流疊加配合，控制觸發部分產生需要的導通角脈沖信號，以控制可控硅的輸出電流，改變鐵芯的飽和度，實現電動機恒流啟動。

3、磁控軟啟動的面板有以下功能：

（1）可以通過面板上的8個功能按鍵和5個設置按鍵給PLC設定參數，優化啟動曲線。

（2）采用標準人機接口顯示運行狀態和數據，具有在線提示功能。

（3）具有事件記錄功能，保存近發生的200個事件，可通過操作面板顯示每個事件發生的時間。

（4）顯示器采用中文菜單，每種操作都有中文提示說明，即使沒有說明書也可以進行參數設定。故障顯示功能可以縮短故障診斷和處理的時間。

總之，磁控軟啟動裝置使用后能夠滿足限制電壓降的要求，啟動時對高壓電機機械傳動部分沖擊力較小，運行穩定，性能價格比較好，在高電壓大容量電動機上值得推薦。
