水阻柜是電氣行業的通俗叫法，也稱之為液阻柜，了解其內部結構有助于使用人員的選型。

　　若以溫度改變阻值，其柜內部主要包括兩個部分，分別為旁路柜和水阻柜主體。

　　旁路柜：主要是起動完畢后，將水阻柜短接。按一次原理的不同，和短接接觸器的數量，有的在短接后將水阻完全拖開的，有的在短接后，水阻仍然帶電。根據客戶需要，選擇真空斷路器或者真空接觸器。真空斷路器需要分、合閘操作，而真空接觸器又分為電保持和機械保持式，電保持不需另增加分閘操作，掉電即分閘，而機械保持式需要分閘操作。

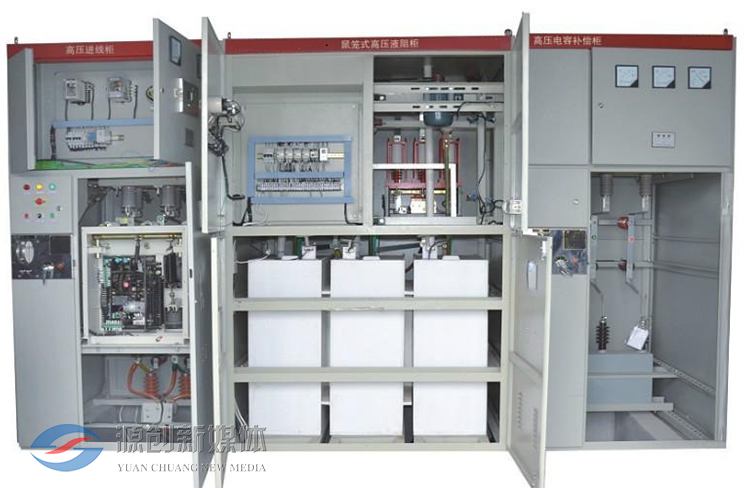

　　水阻柜主體：主要包括3個獨立的水箱，每個水箱底部有一固定的銅極板，水箱上部有一固定的銅極板，分別引出進出一次線。（針對鼠籠式電機講的：定子串水阻），根據電機大小，計算需要的散熱液體體積，則柜體體積有大有小。

　　若以極板升降改變阻值，其柜內部主要包括：水箱（三相分開）、一套極板、極板升降電機和相應的軸承，及短接接觸器（短接的接觸器也應客戶需要）、PLC等。

　　水阻柜是采用特種介質的水溶液作為電阻，在特殊設計的水阻箱中引入極板作電極串入電機定子回路中，電機啟動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使液體電阻由大到小作無極變化，從而使電機低電流平滑啟動。 電機開關柜合閘的同時水阻柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電阻值逐漸下降，當電阻接近于零時，安裝在柜內的真空接觸器吸合，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如液體電阻起動器在預定的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜，確保電機不開路。一般可連續起動5到10次，具有點動功能．
