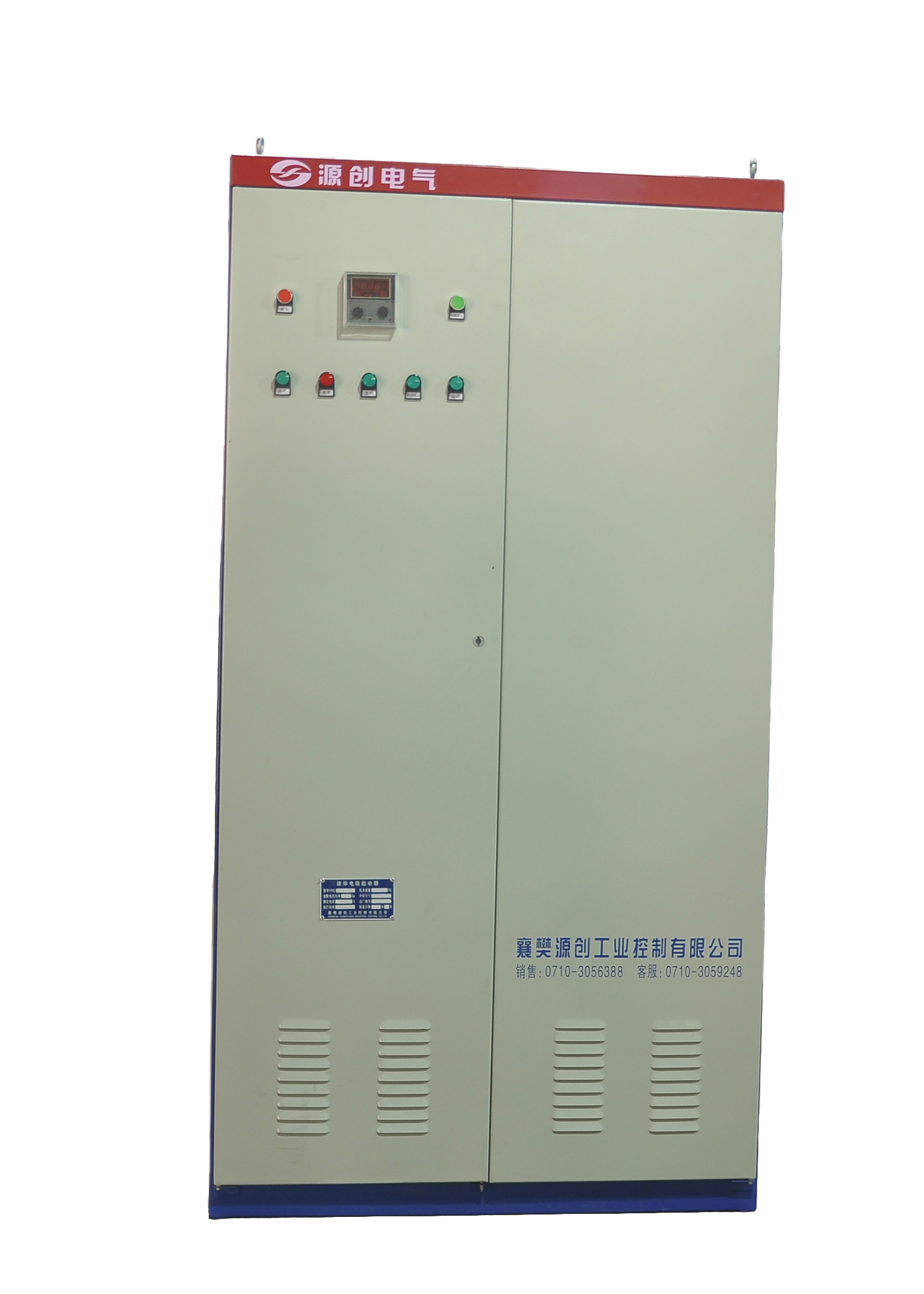

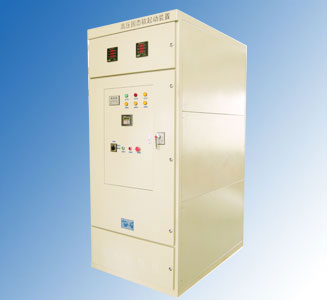

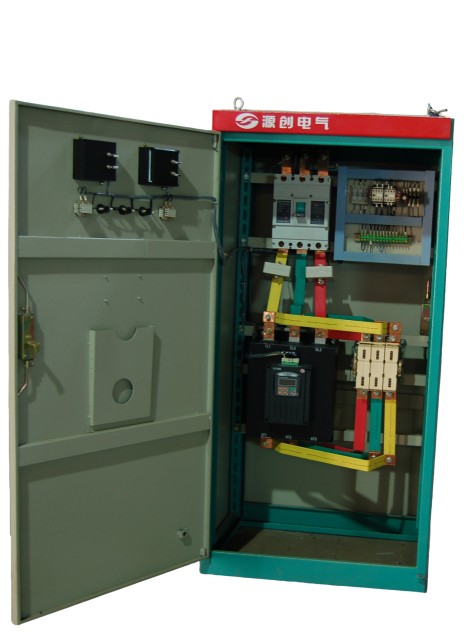

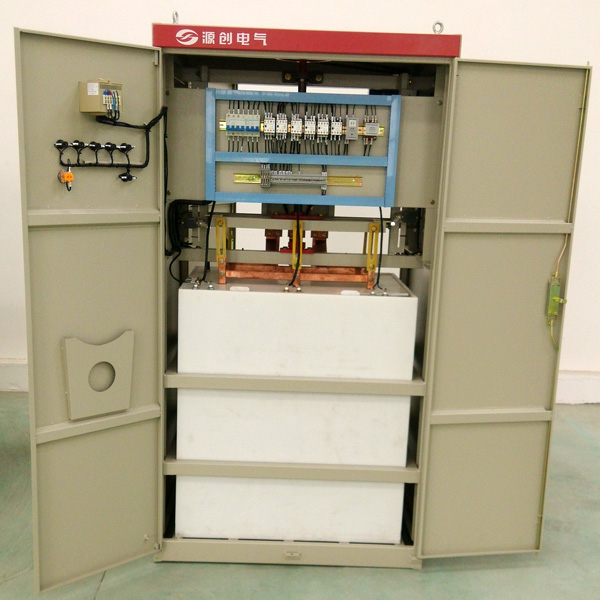

控制柜，即電動機控制中心。軟起動控制柜由以下幾部分組成：輸入端的斷路器，軟起動器（包括電子控制電路與三相晶閘管），軟起動器的旁路接觸器，二次側控制電路（完成手動起動、遙控起動、軟起動及直接起動等功能的選擇與運行），有電壓、電流顯示和故障、運行、工作狀態等指示燈顯示。



    軟啟動控制柜的原理



    一、軟啟動控制柜保護功能：

    1、過載保護功能：軟起動器引進了電流控制環，因而隨時跟蹤檢測電動機電流的變化狀況。通過增加過載電流的設定和反時限控制模式，實現了過載保護功能，使電動機過載時，關斷晶閘管并發出報警信號;

    2、缺相保護功能：工作時，軟起動器隨時檢測三相線電流的變化，一旦發生斷流，即可作出缺相保護反應;



    3、過熱保護功能：通過軟起動器內部熱繼電器檢測晶閘管散熱器的溫度，一旦散熱器溫度超過允許值后自動關斷晶閘管，并發出報警信號。
