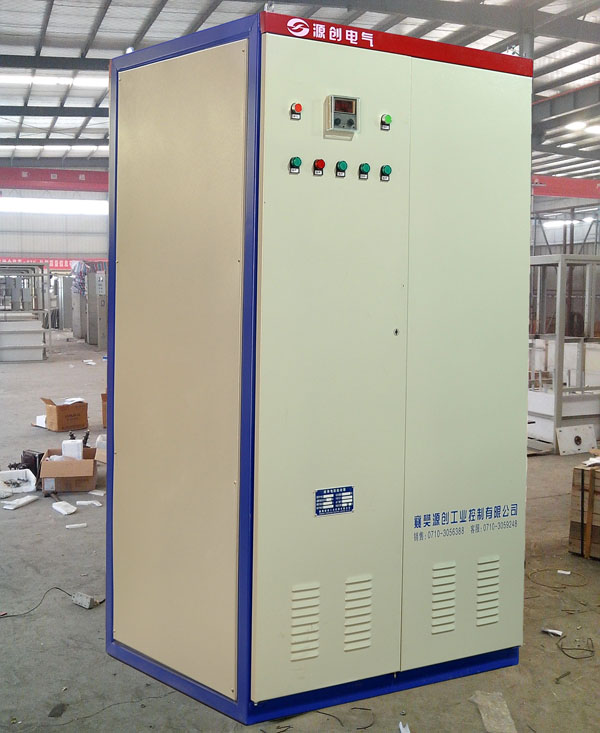

水阻柜成為現代工業中應用比較廣泛的電氣設備之一，我們一起了解一下水柜的主要內部構造：
1.水阻柜主體：主要包括3個獨立的水箱，水箱底部有一固定的銅極板，水箱上部有一固定的銅極板，分別引出進出一次線。
 主要根據電機大小，計算需要的散熱液體體積，則柜體體積有大有小。例如電機在10MW，則水阻柜主體可能達到10米*2米*4米。
 若以極板升降改變阻值，其柜內部主要包括：水箱（三相分開），一套極板，極板升降電機和相應的軸承，及短接接觸器（短接的接觸器也應客戶需要）PLC等。
2.旁路柜：主要是起動完畢后，將水阻柜短接。
 按一次原理的不同，和短接接觸器的數量，有的在短接后將水阻完全拖開的，有的在短接后，水阻仍然帶電。
根據客戶需要，選擇真空斷路器或者真空接觸器。真空斷路器需要分、合閘操作，而真空接觸器又分為電保持和機械保持式，電保持不需另增加分閘操作，掉電即分閘，而機械保持式需要分閘操作。具體可以根據客戶的需求來決定。
