襄陽源創電氣有限公司小王告訴我們：延邊三角形降壓?jiǎn)?dòng)原理和星三角降壓?jiǎn)?dòng)原理上非常相似，即在啟動時將三相鼠籠異步電動機的一部分定子繞組連接成星形（Y），另外一部分接成三角形。

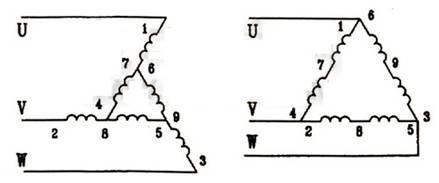

　　如下圖所示，從圖形上看就好像將一個三角形的三條延邊長，因此稱為延邊三角形。當電動機啟動結束后再將三相定子繞組接成三角形接法，如下圖所示。



　　延邊三角形降壓?jiǎn)?dòng)啟動原理



　　采用延邊三角形啟動的電動機，定子繞組共有九個抽頭，啟動時4與8，5與9，7與6分別連接成左邊那個圖的形式，正常運行時則1與6，2與4，3與5分別連接成右邊那個圖的形式。因此這種啟動方法介于Y-△星三角降壓?jiǎn)?dòng)方法之間，即啟動時，電動機定子每相繞組所承受的電壓，比接成全星形接法時大，所以啟動轉矩也較大，同時可以采用改變每相兩段繞組（如1與7和7與4）的匝數比來得到不同的啟動電流和啟動轉矩。



　　由于采用延邊三角形啟動的鼠籠異步電動機三相定子繞組比一般的多了三個中間抽頭，因此使繞組結構較為復雜，電動機必須專門生產，從而限制了本方法的實際應用范圍。
