液態電阻啟動柜也叫水阻柜，它是一種價格親民的電機軟啟動類產品，如果工況環境不是那么苛刻，那么水阻柜一定會是客戶首選。

水阻柜的液態電阻，其阻值可以在設定的時間內自動實現由大到小的無級變化。

從而使加在電動機定子上的端電壓逐步升高，當電動機的轉速接近額定轉速時，水電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動。

1、水電阻部分：水是水電阻主體，既然是水電阻，它就要通電，且水是液體，要想做成電阻，就必須要容器，而且這個容器要絕緣，不然水阻通電，豈不漏電？

水電阻承載的容器就是水箱，水阻柜的水箱是采用高分子聚合材料制作而成。

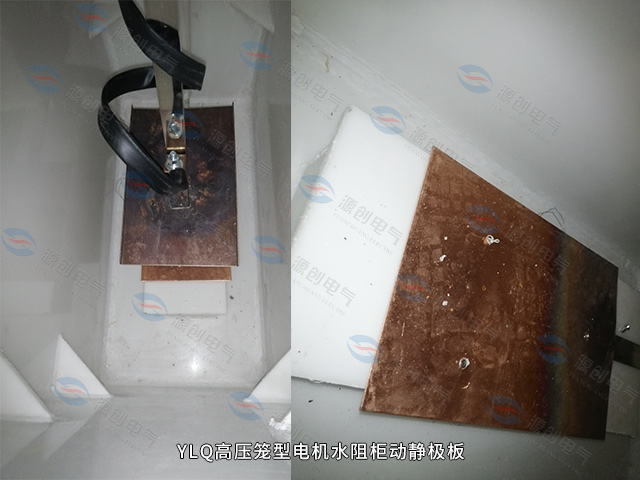

光有水箱還不行，電阻都有引腳，連接電路的，水電阻也用，那就是極板，水電阻的極板是由紫銅板加工而成。

為了滿足電動機起動初始電阻值的需要，要調制適當?shù)碾娮瑁捎谒畬?dǎo)電性能差，需要加入電解質，在電場中形成帶電離子，這種電解質我們稱為電解粉，我公司電解粉具有純度高，易溶于水，腐蝕性小等優點。

2、極板傳動部分：為了解決電阻無極減小變化的問題，將水電阻的極板設計成可以移動調節極板間距的結構，由伺服電機帶動絲桿傳動，將一極板設計成可以上下移動的極板稱為動極板，不能移動的稱為定極板，通過絲桿的旋轉運動經過極板活動框架結構轉換成極板的上下運動，就這樣達到水電阻無極變化的目的。

3、電氣控制部分：極板的伺服電機需要控制，要用正反轉控制電路；調節電機起動時間，需要時間邏輯控制電路，與其它設備聯鎖，需要聯鎖電路；極板上下運動，需要限制，有初限位和末限位行程開關加入了電機正反轉控制電路，為了極板運動可靠，設計了初限位保護、末限位保護行程開關作為后備行程保護；對于伺服電機裝有熱繼電器作為過載保護；

水電阻主要成分是水，水溫度低容易結冰，溫度高容易出現大量水蒸氣，這兩種情況都不利于水電阻的正常工作，因此配置了溫度檢測儀表進行控制；水電阻的水在運行過程中會自然蒸發，水位下降，動極板容易露出水面，因此需要液位檢測開關；水電阻在電機起動完成后需要旁路開關(短接開關），來結束水電阻的任務；為了防止起動失敗，還必須有起動超時保護；這些功能是水阻柜的基本功能。

4、殼體部分：水阻柜作為成套的電氣設備，水阻柜殼體一般由用8MF型材或角鐵焊接而成，高檔的也有采用敷鋁鋅板或不銹鋼材料定制，表面為靜電噴塑處理，且應滿足運輸、安裝、運行、檢修等的機械強度要求。能承受設計規定的額定短路電流產生的熱應力和電動力而不損壞，有金屬結構的部件，按有關規定可靠連接到柜內接地母線上。

設備的布置方便操作，在任何情況下不應妨礙良好的運行性能，柜內空間滿足檢修要求。裝于柜體上的繼電器，能防止斷路器或其他電器設備正常操作。柜體的結構允許電纜從底部進入柜體。水箱蓋板上裝有蒸氣排放管道通向柜體頂部外面，避免水蒸氣急劇聚集而造成爆炸。
